多層線路板絕緣電阻性能綜合測試方案

廣東奧創電子科技有限公司依據國家關于多層印制板可靠性綜合測試規范，成功開發集環境試驗參數控制、絕緣性能測試、漂移電流測試、保護評估控制于一體的多通道在線檢測控制系統，可按照國際標準規定的環境條件下對試驗樣品進行實時、準確的絕緣電阻測試和漏電流測試�？赏ㄟ^(guò)曲線、數據等形式實時監視，并以EXCEL、TXT等通用格式進行數據的輸出和文件管理。系統有完整的數據庫管理功能，對被測試驗品進行分類和屬性的管理，使得使用人員快速準確的進行檢測方案的配置和設定。

應用領域
印制線路版、助焊劑、光刻膠、焊點、封裝樹脂、異方向性導電膠(ACF)、電容器、連接器

系統特點
高精度絕緣電阻測試
在雙85環境下(其它高溫高濕條件下)，實現長達1000小時的高精度(±0.6%)自動測試。
強大的系統一體化監控
系統可實時監控環境參數、采樣速率、采樣間隔和采樣數據，在同一個計算機中進行。
局域網遠程控制
通過企業內部網和廣域網監控該系統的運行。
靈活的系統模塊配置
本系統可根據試驗要求，增加測試通道，更換試驗設備(需帶有計算機接口)。

功能特色
高精度環路電流檢測
高速、高精度連續測量離子遷移漏電流，系統可根據試驗要求設定工作電壓的切除條件。
多通道綜合測試

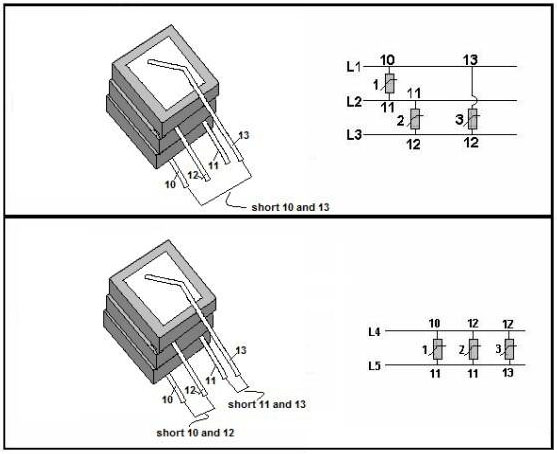

本系統可對10～200通道進行測試，并根據測試樣品的結構要求，將通道數分成不同的組進行加載工作電壓和測試絕緣電阻和漏電流。
強大的測試時間設定
任意設定絕緣電阻、漏電流測試的時間周期間隔。
寬量程的絕緣電阻測試功能
系統可實現1×103–1.6×1016Ω的高阻測試。
多通道電壓并行調節功能
系統中可在0–100VDC、0–200VDC或更高范圍內對200路(或更高)連續設定工作電壓。
專用測試工作臺
專用工作臺可方便快捷的幫助試驗人員進行多線路的連接和測試。
高可靠的數據采集設備
系統可實現高達80～100萬次的數據采集及控制。
應力加載電壓和測試電壓的無縫連接
無論工作電壓如何工作，系統測試電壓和工作電壓之間的轉換實現無縫連接。
微電流測試
測試范圍為1µA～100µA;測試精度±0.1µA;采用周期3秒;測量間隔任意設定。
擊穿保護功能
本系統設有線路版間瞬間擊穿保護功能，當瞬間兩線間出現擊穿情況時，系統將保存試驗數據，同時強制斷開該通路電源，以保護試驗設備。
電阻自動校準功能
本系統中具有自校準功能，校準偏差可在系統中自動進行修正。

配置列表
名稱JC-AMI-PCB通道數標準：200通道(可根據要求定制)接線方式快速插接絕緣電阻測試范圍1×103–1.6×1016Ω絕緣電阻測試精度±2%漏電流測試范圍1μA～100μA漏電流測試精度±1%測試電壓DC3～100V(0.1V/步)加載應力電壓范圍DC0～100V和DC0～200V可連續調節試驗時間最大9999小時絕緣電阻測試周期5分鐘/200通道(1.5秒/通道);不包括加載應力電壓時間。加載應力電壓時間用戶自定;漏電流測試周期連續測量測試導線耐溫范圍在200℃，絕緣電阻大于2×1010Ω長度2米檢測標準國軍標機柜600W×1800H×1100L接線臺500W×1000H×1600L供電條件普通市電選型型號JC-AMI-PCB-qq-通道數：10、50、100、150、200

可選配置1：程控恒溫恒濕箱

尺寸：
1)45×60×45(內箱);107×145×77(外箱);
2)60×80×60(內箱);122×165×92(外箱);
3)60×85×60(內箱);122×170×112(外箱);
4)100×100×80(內箱);162×185×112(外箱);
