AUBU制動單元的作用有哪些
產品介紹:
ACBU制動單元系列采用先進的電力技術和高性能MCU控制器,并與新一代IGBT功率器件相結合,而研發生產的高性能制動產品。其產品可以把電機在制動過程中產生的電能通過功率電阻(制動電阻)釋放掉,以產生足夠的制動轉矩,保證變頻器等設備的正常運行。
產品優勢:
1、動作電壓多檔可調
單相:320V~420V;三相:620V~740V,個性化設計,自動跟蹤電壓。
2、抗干擾能力強
采用升級新技術,使電路布線電感降低,從而提高制動單元的抗干擾能力。
3、采用雙重吸收回路
采用雙重吸收電路,使IGBT能更有效抑止dv/dt,從而對制動單元及主控制系統中的變頻器等設備提高更安全保護。
產品特點:
體積小、適用性能廣泛;
設備具備完全故障保護功能;
數字輸出功能可通過軟件設置;
健盤可以監控直流母線電壓、內部溫度等運行參數;
全程噪聲過濾;
可多臺并聯完全均流。

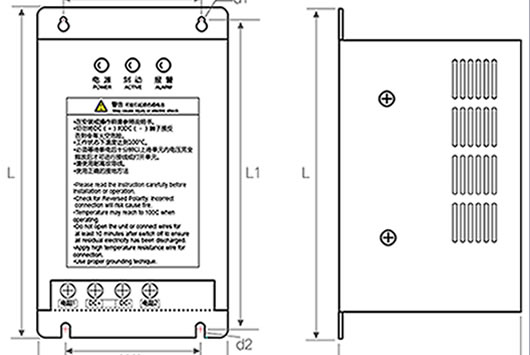

產品尺寸圖
◆ 產品尺寸表單位:mm
產品型號 | L±1 | L1±1 | W±1 | W1±1 | H±1 | d1±0.2 | d2±0.2 | 重量(KG) | 銅線截面(㎡) |
ACBU-_011X | 215 | 200 | 110 | 78 | 111 | 6 | 5.5 | 2.5 | 4 |
ACBU-_022X | |||||||||
ACBU-_045X | |||||||||
ACBU-_090X | |||||||||
ACBU-_110X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 16 |
ACBU-_132X | |||||||||
ACBU-_300X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 25 |
ACBU-_400X | 422 | 410 | 186 | 140 | 223 | 6 | 5.5 | 10.5 | 35 |
