電阻推薦

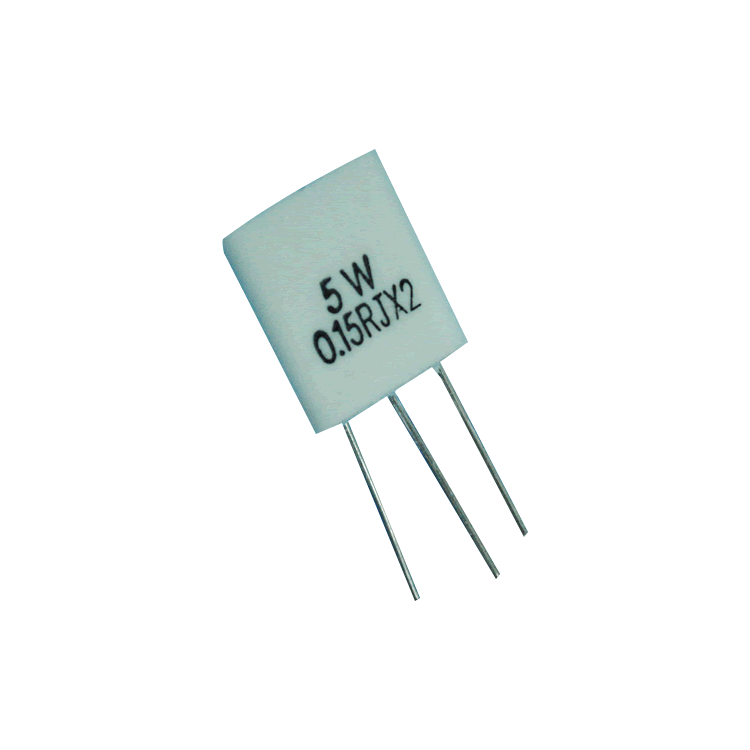

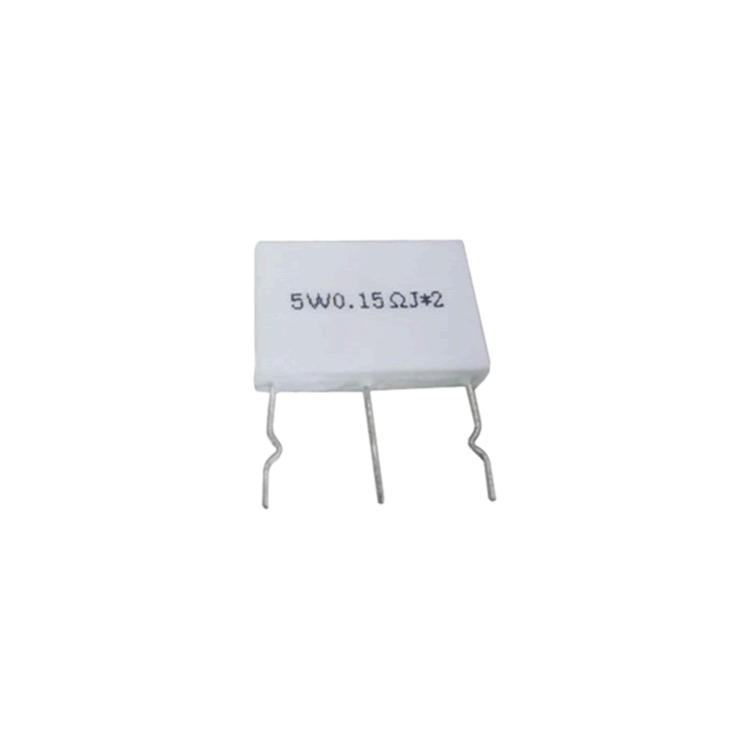

5W+5W MPR三腳無感水泥電阻器

額定功率：5W+5W
阻值范圍：0R1～1R
Ω
最高精度：±1%
電阻技術：線繞電阻
封裝材料：陶瓷
封裝方式：充填
安裝方式：焊接安裝
工作溫度范圍：-55～+200℃
外型尺寸：L=26mm W=5mm H=18mm
應用領域：電視機、計算機周邊設備、自動化控制系統、高檔音響

產品詳情

■ 產品簡介

無感水泥電阻是水泥電阻的一種，是使用交叉繞制出來的電阻芯做出來一種特殊的水泥電阻，相較于有感水泥電阻，無感水泥電阻的感抗值較小，不易損壞回路。

■ 主要特點

1.金屬板無感電阻器,又稱MPR(美洲),BPR(日本),SLR(歐洲).該電阻元件采用精密合金材料,經特殊工藝制成片狀電阻芯,通過高頻片式陶瓷殼進行封裝而成。
2.低電感,低阻值,耐熱性?xún)?yōu)，溫度系數小,低雜音，負荷功率大，絕緣性高，不燃性
3.廣泛應用于電視機,顯示器,計算機周邊設備,自動化控制系統,變頻空調,電源設備,高檔音響等電路中。

■ 結構圖

MPR金屬板陶瓷水泥電阻器結構圖

■ 外型尺寸及主要技術指標

MPR金屬板陶瓷水泥電阻器尺寸圖

◆ 外型尺寸尺寸單位：mm

型號	額定功率(W)	外形尺寸
型號	額定功率(W)	L±1	W±1	H±1	l±1	h±1	d±0.05
MPR	5W+5W	26	5	18	9	10	0.8

◆ 主要技術指標

型號	額定功率(W)	阻值范圍(Ω)	耐電壓(V)	精度(%)	溫度系數(PPM/℃)
MPR	5W+5W	0.1+0.1～1+1	700	±1%，±2%，±5%，±10%	±350

■ 降功耗曲線圖

MPR金屬板陶瓷水泥電阻器降功耗曲線圖

■ 主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	ΔR≤±(1%R+0.05Ω)	20N，30s
恒定濕熱	ΔR≤±(5%R+0.1Ω)	40±2℃，93±3%RH，1000h
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s²，6h
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃ 10±1s
溫度快速文化	ΔR≤±(1%R+0.05Ω)	-55℃，30min/155℃，30min，5cycles
室溫耐久性	ΔR≤±(5%R+0.1Ω)	室溫，P_R，1000h
過載	ΔR≤±(1%R+0.05Ω)	10 P_R，5s
