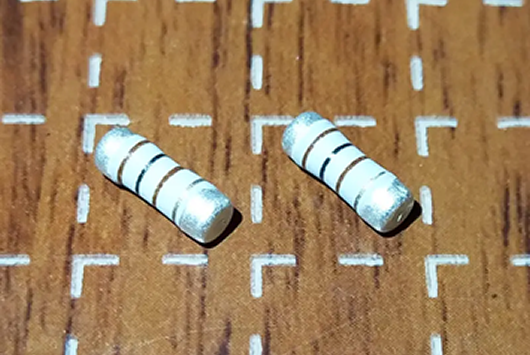

1、什么是貼片繞線電阻
貼片繞線電阻，(壓焊，也稱為綁定，鍵合，絲焊)是指使用金屬絲(金線、鋁線等)，利用熱壓或超聲能源，完成微電子器件中固態電路內部互連接線的連接，即芯片與電路或引線框架之間的連接。
3、貼片繞線電阻產品應用
貼片繞線電阻產品常用于：LED產品，醫療設備，儀器儀表設備，測量設備，電源，電力設備，智能控制設備，電子稱，手機，GPS，筆記本電腦，汽車電子及其它高端電子智能控制設備等。
4、貼片繞線電阻的特點
貼片繞線電阻特點：薄膜鈍化鎳鉻電阻元件，公差為±0.1%，極低的溫度系數±25PPM/℃，阻值范圍寬，自定義的鍵合模式設計。阻值范圍：10Ω~332KΩ，精度范圍：±0.1%~10%，溫度系數：25ppm、50ppm、100ppm，所有產品符合無鉛需求。
線繞電阻器應用領域
線繞電阻器和有載調壓都是指的變壓器分接開關調壓方式，區別在于無勵磁調壓開關不具備帶負載轉換檔位的能力，因為這種分接開關在轉換檔位過程中，有短時斷開過程，斷開負荷電流會造成觸頭間拉弧燒壞分接開關或短路，故調檔時必須使變壓器停電。因此一般用于對電壓要求不是很嚴格而不需要經常調檔的變壓器。而有載分接開關則可帶負荷切換檔位，因為有載分接開關在調檔過程中，不存在短時斷開過程，經過一個過渡電阻過渡，從一個檔轉換至另一個檔位，從而也就不存在負荷電流斷開的拉弧過程。
一般用于對電壓要求嚴格需經常調檔的變壓器。 大多數變電站是戶外空氣絕緣變電站，變電站內，所有一次設備按照主結線的連接要求各自獨立敞開布置，控制和保護裝置絕大多數布置在控制室內，因此這種變電站占用土地面積大、環境效果差、可靠性低、運行和維修成本高。氣體絕緣金屬封閉變電站即GIS變電站與戶外空氣絕緣變電站相比，可靠性高、使用壽命長，但其一次投資成本高。正在研究和開發的一種新型的變電站—現代緊湊型變電站，綜合了這2種變電站的優點。以下將從技術經濟優化出發，討論現代緊湊型變電站及其基于現代微機、光電、通信技術的一次和二次設備集成技術，并分析這種變電站所產生的技術經濟效益。
線繞電阻器工作原理

線繞電阻器是用電阻絲繞在絕緣骨架上再經過絕緣封裝處理而成的一類電阻器，如圖所示，電阻絲一般采用一定電阻率的鎳鉻、錳銅等合金制成，絕緣骨架一般采用陶瓷、塑料、涂覆絕緣層的金屬骨架。具有溫度系數小，精度較高的特點。在線繞電阻器中，有一種用陶瓷做骨架，在電阻器的外層涂釉或其他耐熱并且散熱良好的絕緣材料的大功率線繞電阻器，線繞電阻器的特點是耗散功率大，可達數百瓦，主要用作大功率負載，能工作在150℃~300℃溫度的環境中。
在線繞電阻器中，還有一種可調線繞電阻器，它是在線繞的外面裝有可移動的卡環作為接觸引出端，在釉(漆)層上面留有狹長的窗口，露出繞線接觸道，卡環通過觸點在接觸道上移動就可以調節阻值，所以是一種可變電阻器。常見的有被釉線線繞電阻器和涂漆線繞電阻器兩種。
繞線電阻的作用
線繞電阻器是用電阻絲繞在絕緣骨架上構成的，一般采用有一定電阻率的媒介，如鎳鉻、錳銅等合金制成。繞線電阻器主要用來在低頻交流電路中發揮降壓、分流、負載、反饋、轉能、匹配等作用，或在電源電路中起到吸收器和分壓器的作用，也可用作震蕩回路和變壓器內衰減調整及脈沖形成電路中的分流器。此外，也可用于整流器中濾波級電容器的放電和消火花。同時可廣泛應用于家電、醫療設備、汽車行業、鐵路、航空、軍用設備儀器等領域。
繞線電阻制作過程
制作思路大體是這樣的：繞線電阻是將電阻絲按一定方向纏繞在絕緣棒或絕緣柱上，但是這種單螺旋繞線電阻接在電路中會產生電感效應，影響準確度。為了消除這種影響，于是采用雙螺旋反向纏繞的方法，讓兩個線圈產生的電感量相互抵消，整個繞線電阻對外電路呈現無感或者微感，這便是無感繞線電阻。工作原理是讓兩個磁場方向相反的線圈相互抵消各自的電感量，對外電路呈現出來無感或微感的特征
線繞電阻器的種類
線繞電阻器的種類較多，一般可分為固定式和可調式兩種。常用的線繞電阻器有：RX20型、RX21型、RX22型被釉線繞電阻器，RX24型功率型線繞電阻器，RX27、RXG24型精密線繞電阻器，線繞瓷殼電阻器等。由于線繞電阻器具有精度較高、穩定性較好的特點，因此可用于儀器儀表的電路中，如指針式萬用表的分壓、分流電路，也可用于電阻箱電路。又因其能承受較大的功率，也用在電源電路中做限流電阻，但由于其具有較大的電感，故不能用于高頻電路(對電路有干擾)。
